Определение технического состояния дома после пожара

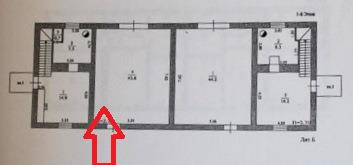

Объектом исследования клянется здание жилое трёхэтажное с мансардой, стены выполнены керамическим кирпичом. Фасад утеплён пенополистиролом с нанесением декоративной штукатурки. Перекрытия между 1, 2, 3 этажами комбинированы — ж/б плитами и деревянными конструкциями. Между 3 и мансардным этажом деревянное перекрытие. Кровельное покрытие – металлочерепица на деревянном каркасе. По результатам осмотра установлено, что жилой дом имеет признаки разрушения. Имеющиеся следы сажи, обугливания, обрушения строительных конструкций и инженерных систем, свидетельствуют о том, что в доме происходило горение. Наиболее пострадавшее крыло дома, является частью квартиры № 1. На рисунке представлен поэтажный план дома. Стрелкой обозначена часть дома с помещениями квартиры № 1, где происходило горение.

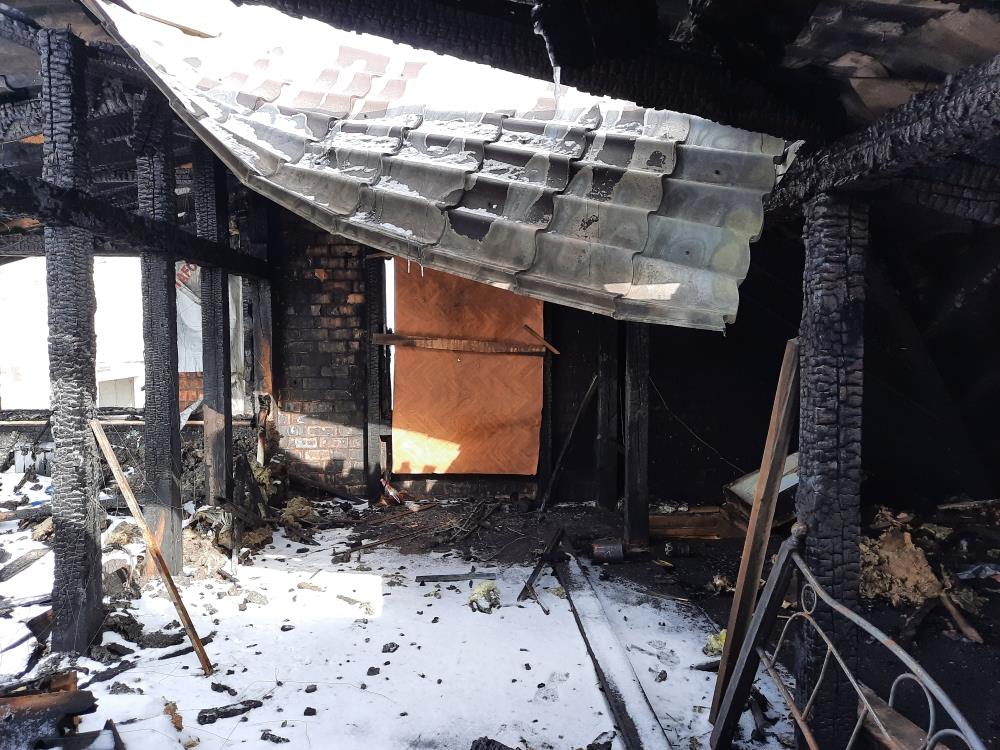

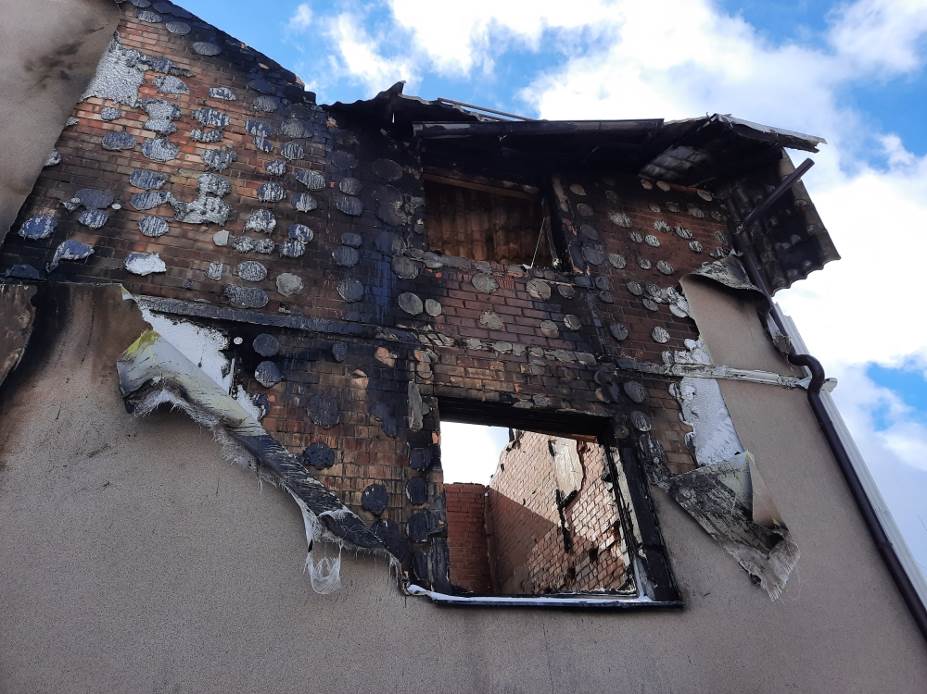

Штукатурный слой фасада частично оплавился, утеплитель выгорел. На момент осмотра зафиксировано обрушение крыши над квартирой № 1. Дверные и оконные блоки выбиты. Деревянные перекрытия отсутствуют. Между 1 и 2 этажом, а также между 2 и 3 этажом фрагментарно сохранились ж/б перекрытия. Внутренняя площадь здания завалена фрагментами разрушенных строительных конструкций и элементами отделки со следами обугливания. Внутренняя отделка квартиры № 1 полностью выгорела.

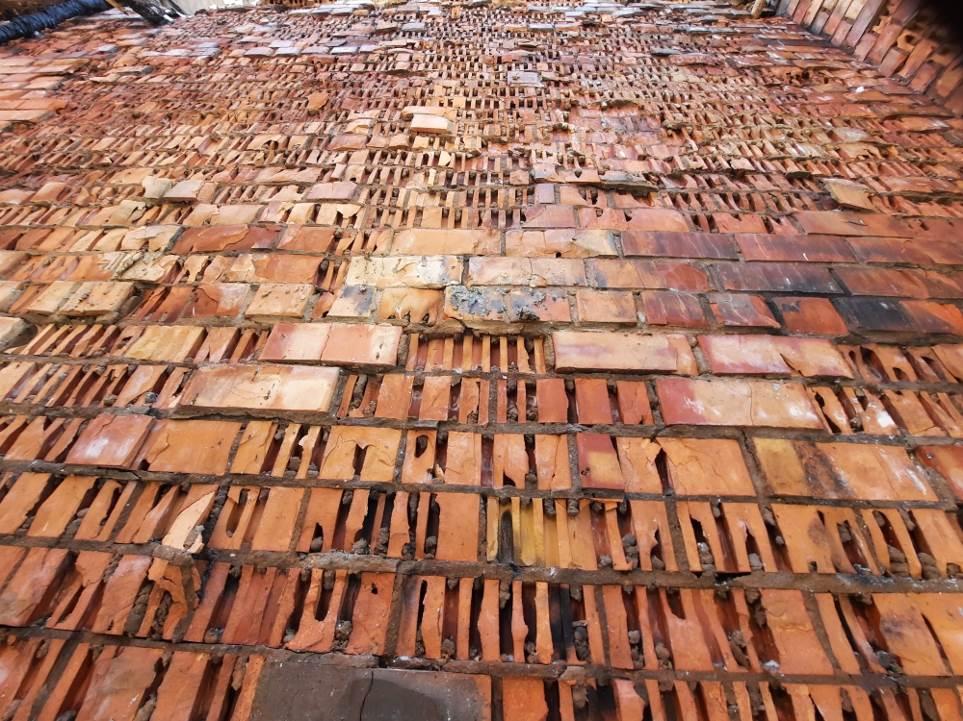

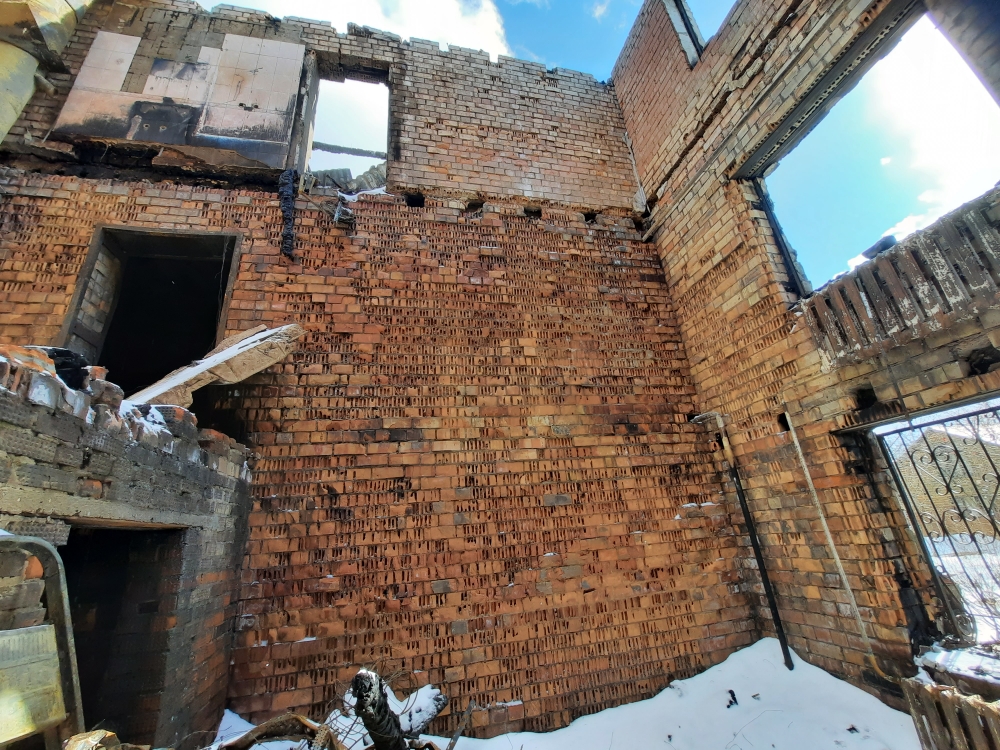

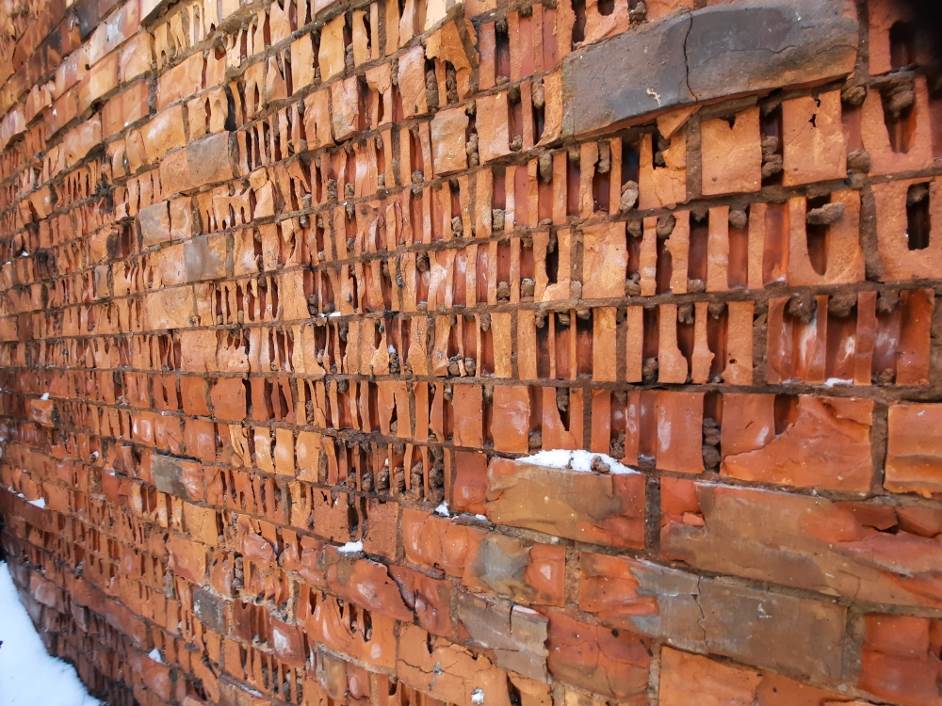

Кирпичная кладка со следами сажи, копоти с вышелушиванием поверхности. Зафиксированы сколы лицевого слоя кирпичей кладки стены с обножением пустот тел кирпичей. Зафикисрованы разрушения, растрескивания отдельных кирпичей кладки, также растрескивания по цементному шву в части стен квартиры № 1.

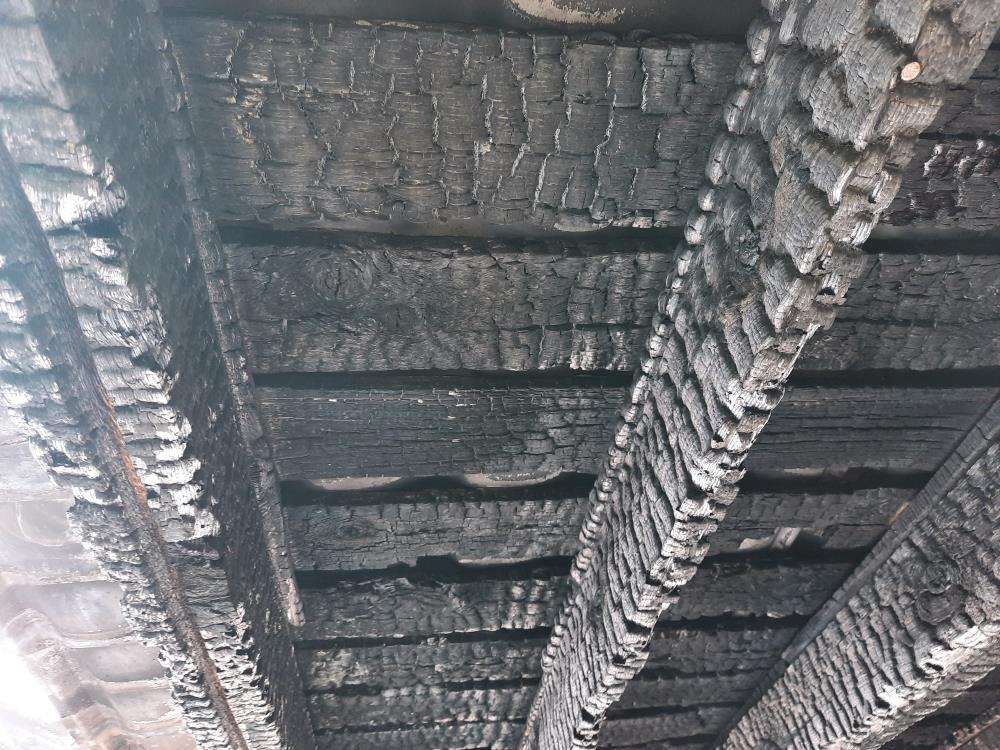

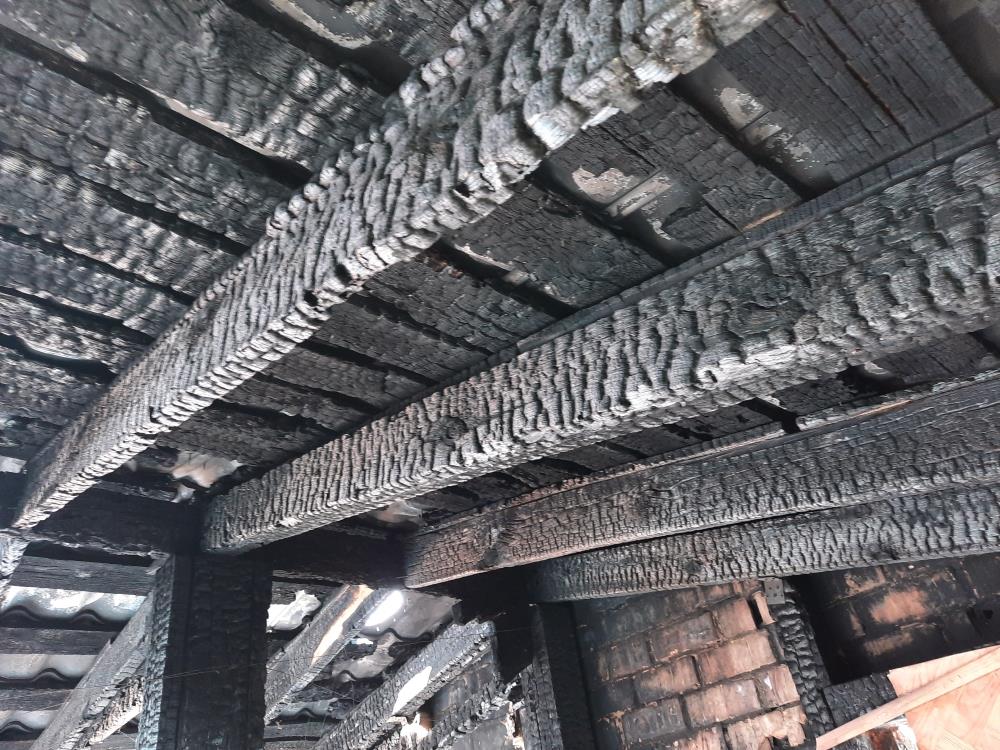

Сохранившаяся деревянная конструкция крыши деформирована со сквозным обугливанием в части дома с квартирой № 2. Утеплитель выгорел. На мансардном этаже зафиксировано выпучивание кладки, также косые и вертикальыне трещины в кладке стен мансарды в районе квартир №1 и № 2.

Определение технического состояния конструктивных элементов здания после пожара производится в соответствии с СП 329.1325800.2017 Здания и сооружения. Правила обследования после пожара:

10.3 Категории технического состояния несущих строительных конструкций зданий (сооружений) после пожара следует устанавливать по 5.1.5 ГОСТ 31937-2011.

Фактическое техническое состояние строительных конструкций подразделяется на четыре категории:

— нормативное техническое состояние, при котором после пожара усилия в элементах и сечениях не превышают допустимых по расчету, а дефекты и повреждения, препятствующие нормальной эксплуатации или снижающие несущую способность или долговечность, отсутствуют. Возможна безопасная эксплуатация конструкций при фактических нагрузках и воздействиях;

— работоспособное техническое состояние, при котором после пожара по несущей способности и проектным условиям эксплуатации соответствует нормативному техническому состоянию, но имеются дефекты и повреждения, которые могут снизить долговечность конструкций. Необходимы мероприятия по защите конструкций для обеспечения их долговечности;

— ограниченно работоспособное техническое состояние, при котором после пожара конструкция перегружена или имеются дефекты и повреждения, свидетельствующие о снижении ее несущей способности более чем на 10%. Однако на основании поверочных расчетов и анализа повреждений после пожара можно гарантировать ее сохранность на период усиления или восстановления (в необходимых случаях, с разгрузкой, установкой страховочных опор или принятия других мер безопасности);

— аварийное техническое состояние, при котором в ходе обследования после пожара выявлены опасные дефекты и повреждения, превышающие критериальные значения, либо произошло обрушение конструкций при пожаре, либо на основании поверочных расчетов и анализа дефектов и повреждений после пожара нельзя гарантировать сохранность конструкций на период усиления, особенно если возможен хрупкий характер разрушения. Необходимо вывести людей из зоны возможного обрушения, произвести немедленную разгрузку, устройство страховочных опор, ограждений и других мер безопасности. Поврежденные пожаром конструкции подлежат демонтажу и замене.

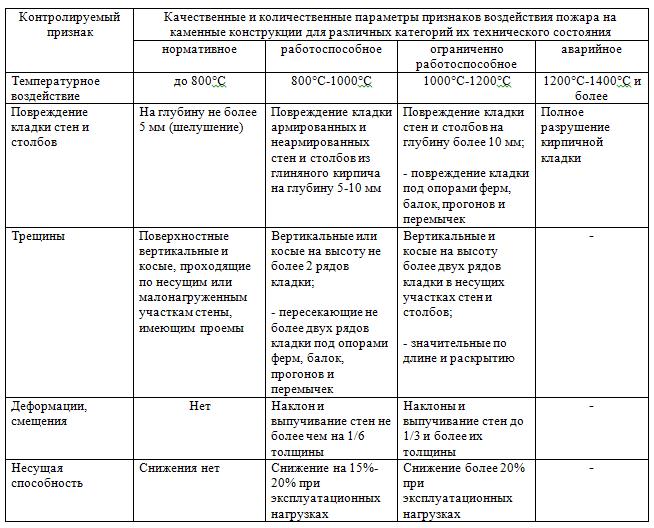

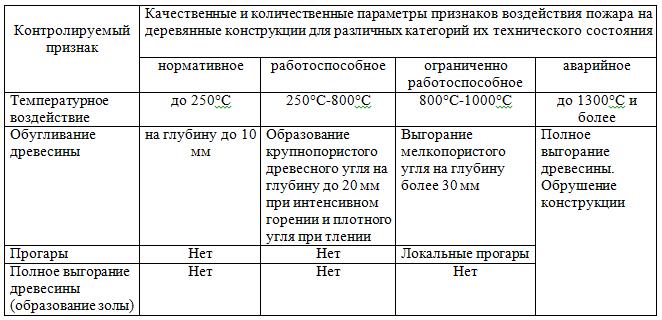

10.4 Определение категории технического состояния строительных конструкций базируется на оценке степени их повреждения от воздействия пожара, установленной по результатам инженерного обследования. Характерные признаки той или иной категории технического состояния различных типов железобетонных конструкций приведены в таблице 4, стальных конструкций — в таблице 5, каменных конструкций — в таблице 6, деревянных конструкций — в таблице 7.

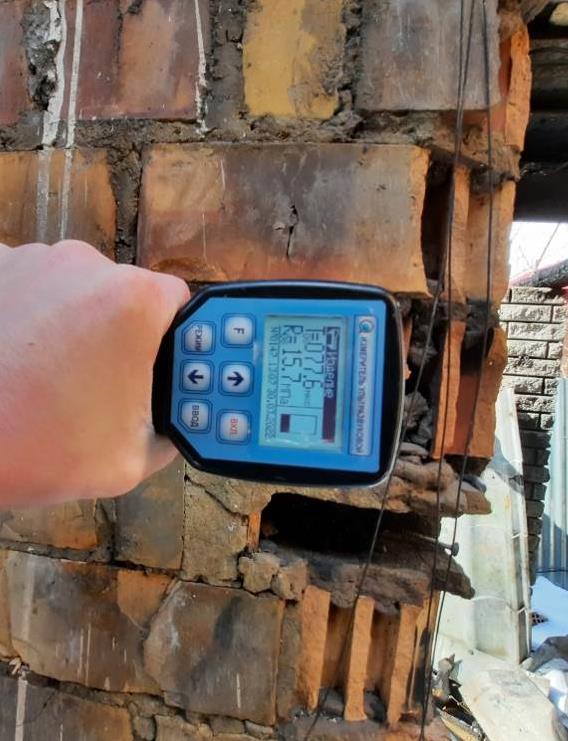

Согласно признакам имеющихся повреждений деревянных конструкций и кирпичной кладки можно говорить о температурном воздействии, достигающим 800 – 1200 градусов по Цельсию. Для определения возможного снижения несущей способности кирпичных стен проведено выборочное измерение прочности кирпича методом неразрушающего контроля кирпичей с признаками повреждения.

По результатам измерений зафиксировано снижение прочности кирпича. Показатели прочности составляют от 13,4 мПа до 22,7 мПа. Соответствие прочности соответствующей марке керамического кирпича определяется ГОСТ 530-2012 Кирпич и камень керамические:

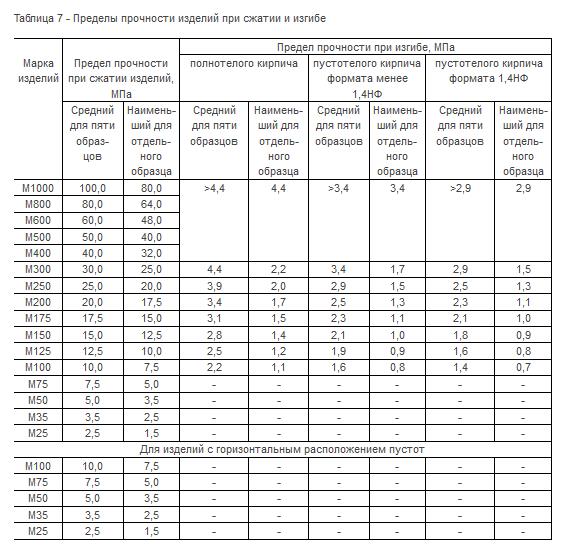

5.2.3 Марку кирпича по прочности устанавливают по значениям пределов прочности при сжатии и при изгибе, кирпича с горизонтальным расположением пустот и камня — по значению предела прочности при сжатии. Значения пределов прочности при сжатии и изгибе должны быть не менее значений, указанных в таблице 7.

Предел прочности керамического кирпича, после температурного воздействия соответствует прочности кирпича маркой от М150 до М250. В соответствии ГОСТ 530-2012 Кирпич и камень керамические для каменных конструкций в строительстве должны использоваться кирпичи маркой не ниже М100:

5 Материалы

5.1 Кирпич, камни и растворы для каменных и армокаменных конструкций, а также бетоны для изготовления камней и крупных блоков должны удовлетворять требованиям соответствующих стандартов: ГОСТ 4.210; ГОСТ 4.219; ГОСТ 4.233; ГОСТ 379; ГОСТ 530; ГОСТ 4001; ГОСТ 5802; ГОСТ 6133; ГОСТ 8462; ГОСТ 9479; ГОСТ 13579; ГОСТ 24211; ГОСТ 25485; ГОСТ 28013; ГОСТ 30459; ГОСТ 31189; ГОСТ 31357; ГОСТ 31360; ГОСТ 33929 и применяться следующих марок или классов:

а) камни — по среднему пределу прочности на сжатие (кирпич — сжатие с учетом его среднего значения предела прочности при изгибе): M7, M10, M15, M25, M35, M50, M75 — камни малой прочности — легкие бетонные и природные камни, керамические, в том числе крупноформатные; M100, M125, M150, M200 — кирпич и камни средней прочности, в том числе крупноформатные, керамические, бетонные и природные; M250, M300, M400, M500, M600, M800 и M1000 — кирпич и камни высокой прочности, в том числе клинкерные природные и бетонные;

Таким образом, прочность кирпича в конструкциях стен исследуемого жилого дома после температурного воздействия соответствует прочности кирпича, который используется для строительства каменных конструкций.

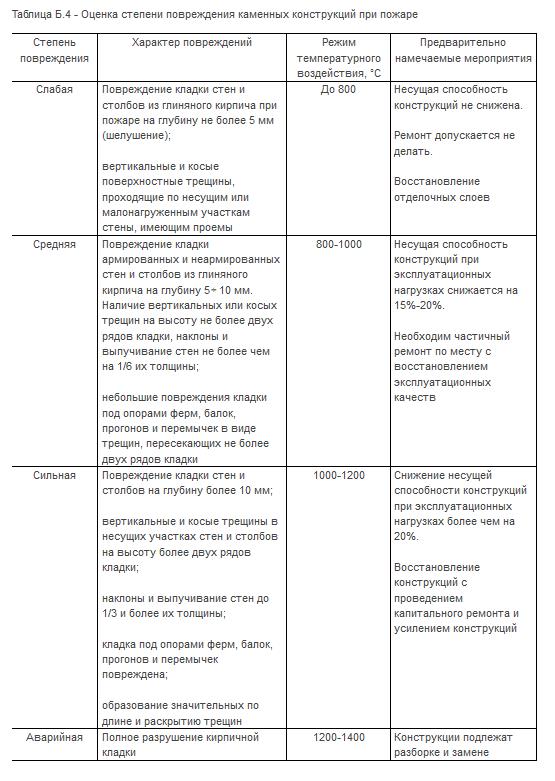

На основании установленного характера разрушения кирпичной кладки, установлена степень повреждения смежной стены квартир № 1 и № 2 на уровне 1, 2, 3 этажа как средняя, а степень повреждения стен мансардного этажа, как сильная. СП 329.1325800.2017 Здания и сооружения. Правила обследования после пожара:

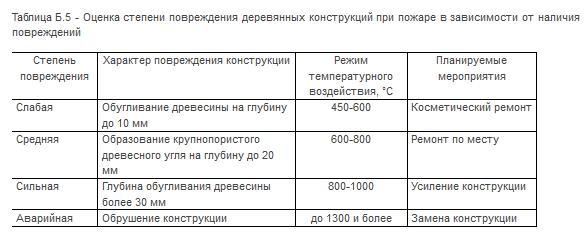

На основании установленного характера разрушения деревянных перекрытий в части здания с квартирой № 1 установлена аварийная степень повреждения. Конструкция крыши над квартирами № 1 и № 2 представляет собой единую конструкцию и находится в аварийном состоянии.

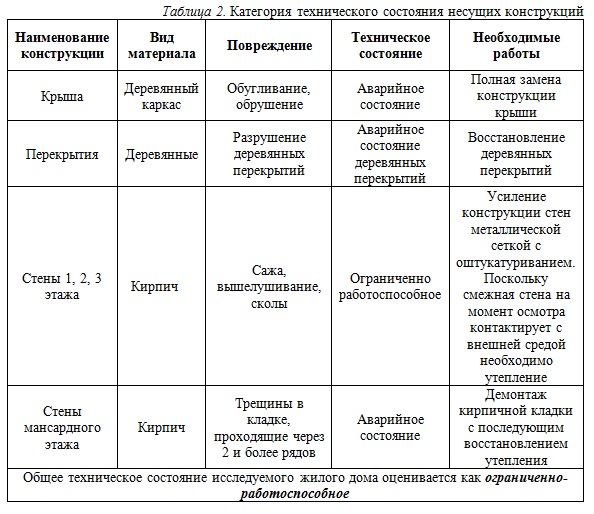

По результатам визуального осмотра и анализа имеющихся повреждений несущих конструкций и элементов здания определены категории технического состояния для повреждённых конструкций на момент исследования. Эксперт обращает внимание, что уровень снижения прочности кирпичной кладки смежной стены квартир № 1 и № 2 позволяет дальнейшее использование данной конструкции после проведения работ по капитальному ремонту. В таблице 2 описываются необходимые восстановительные работы несущих конструкций здания в зависимости от категории технического состояния.
