Целью экспертизы является исследование объекта незавершённого строительства — ледового катка для фиксации текущего состояния и выявления имеющихся недостатков.

При проведении исследования объекта были выявлены указанные далее недостатки:

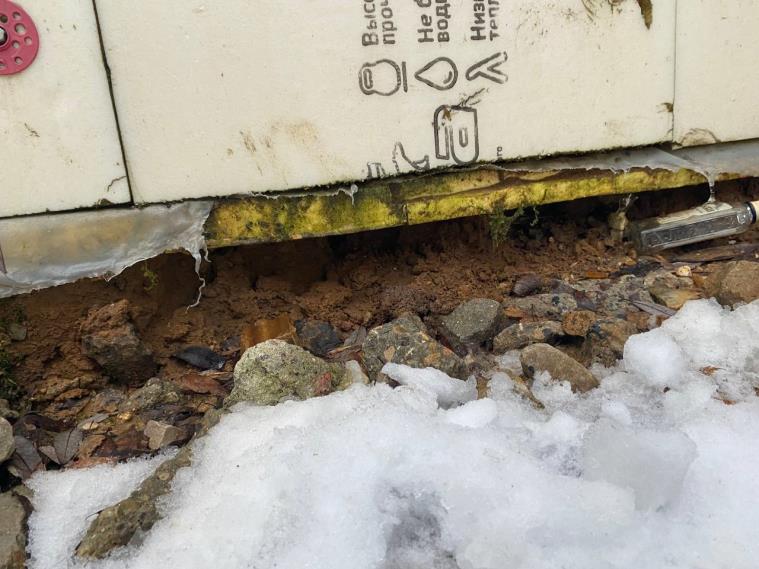

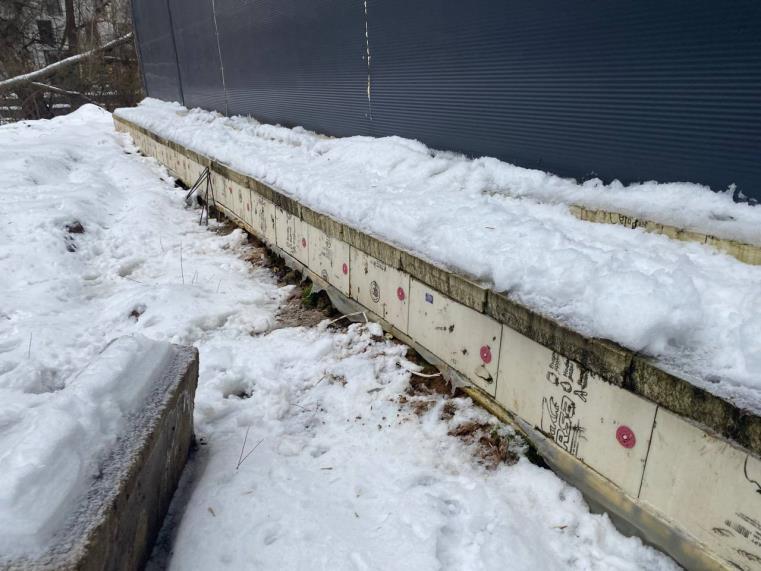

1) Некачественно подготовлено основание под фундаментной железобетонной лентой, присутствует значительная просадка основания. Требования к устройству подушек под фундаменты представлены в СП 45.13330.2017 Земляные сооружения, основания и фундаменты (Актуализированная редакция СНиП 3.02.01-87):

11.29 Методы устройства насыпей, подушек, обратных засыпок, а также уплотнения грунта устанавливают в РД и уточняют в ППР в зависимости от требуемых плотности и состояния грунтов, объема работ, имеющихся средств механизации, сроков производства работ и др.

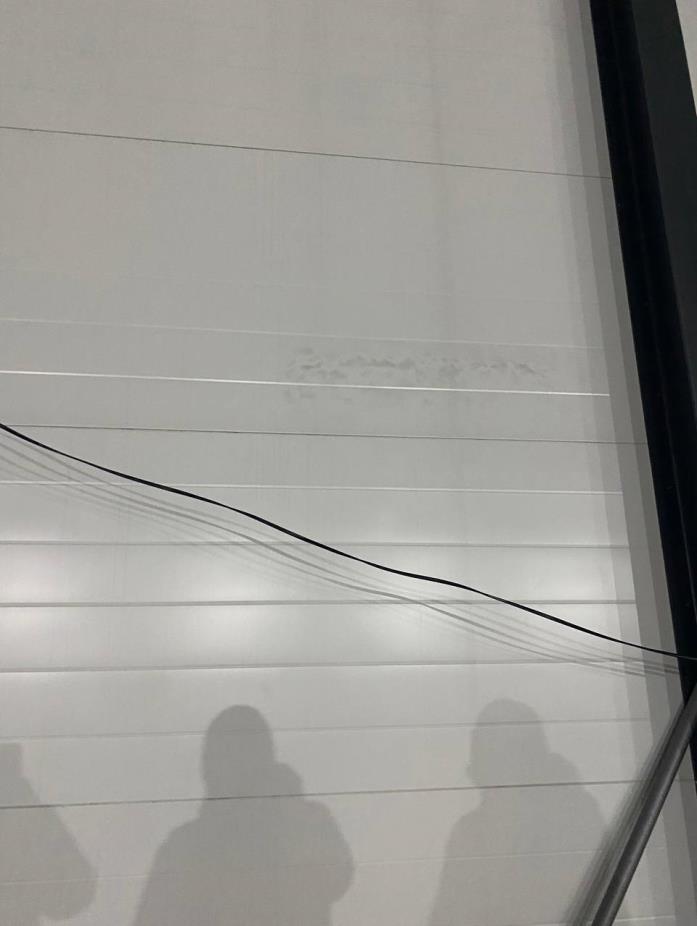

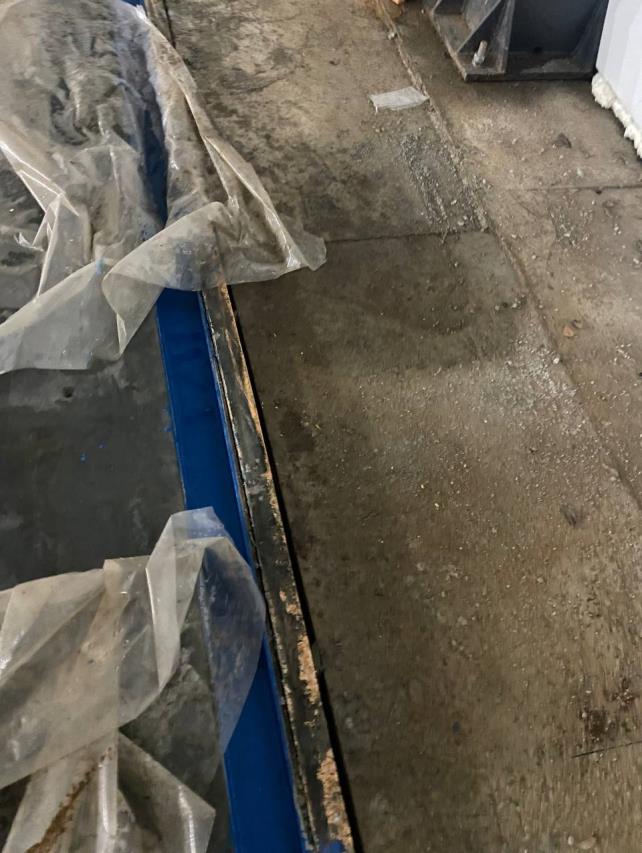

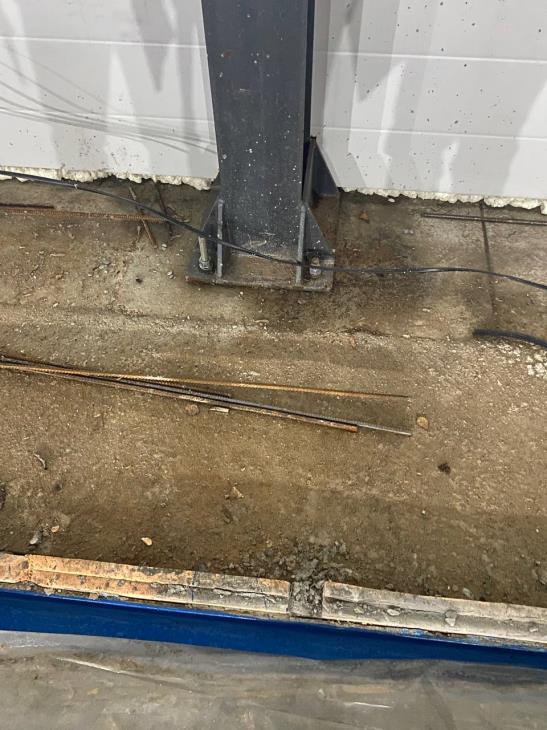

2) Отсутствуют фасонные элементы в районе цоколя, предотвращающие проникновение осадков во внутренний контур сооружения, ввиду чего происходит намокание основания пола. Имеются множественные подтёки по стеновым панелям с внутренней стороны сверху вниз, что указывает на проникновение внешних осадков в местах примыкания крыши к стеновым панелям. Т.е. кровля и кровельные элементы не выполняет свою водозащитную функцию. В соответствии с СП 70.13330.2012 Несущие и ограждающие конструкции:

7.6.14 Фасонные элементы — цокольные, угловые, обрамления проемов, нащельники и другие устанавливают внахлест с герметизацией стыка в соответствии с конструктивными решениями монтажных углов. Нахлест должен составлять для горизонтальных элементов не менее 50 мм, а для вертикальных — от 80 до 100 мм. Очередность монтажа должна быть такой, чтобы обеспечить герметичность оформляемых узлов. Установку фасонных элементов ведут обычно от низа (цоколя) здания до конька кровли. Подгонку фасонных элементов, их обрезку и подрезку производят при необходимости по месту. Фасонные элементы уплотняют герметиком для наружных работ по плоскостям примыкания к панелям. Пропуски и щели при этом не допускаются.

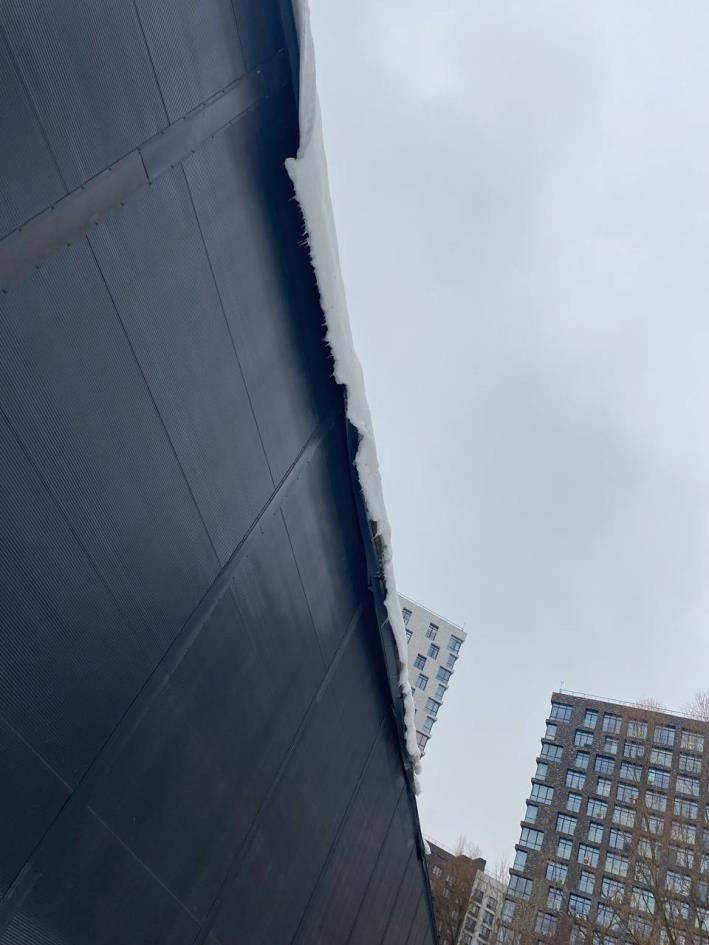

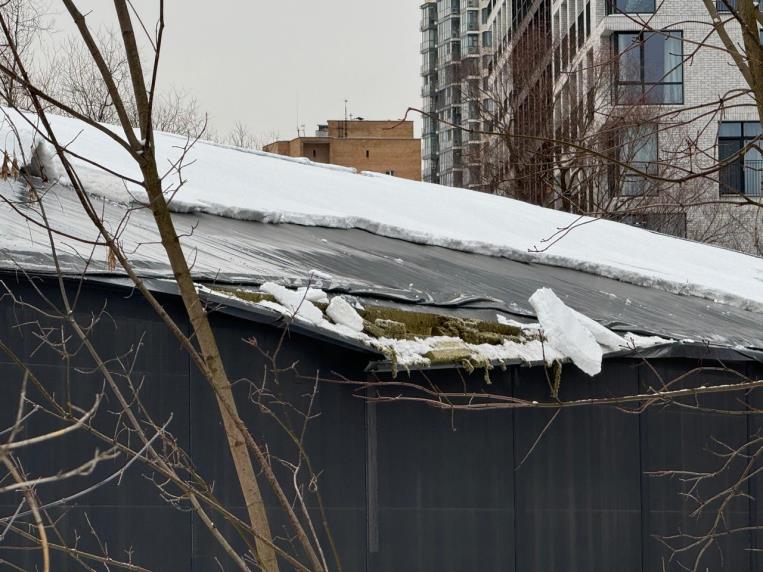

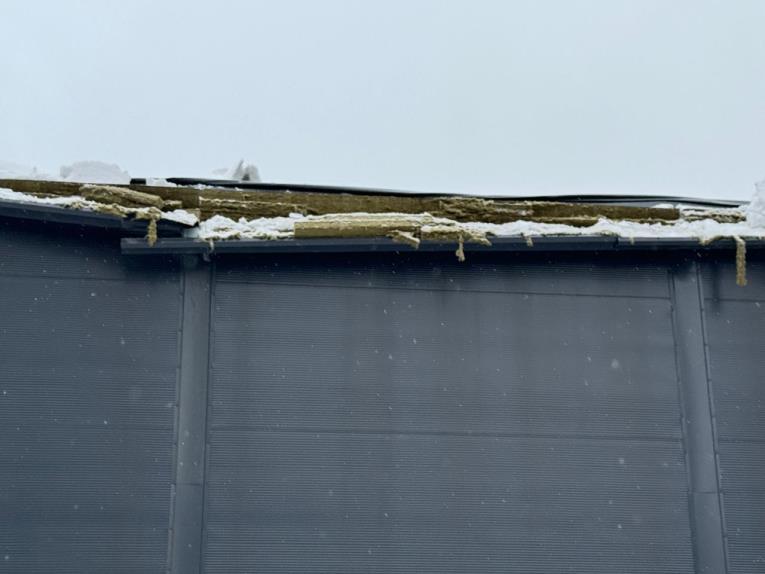

3) Присутствует деформация профильных элементов на свесе кровли от снеговой нагрузки. Присутствует деформация кровельных элементов и выпадание утеплителя из кровельного пирога. Данные факты указывают, что снеговая нагрузка не учитывалась при возведении объекта. Нарушение ГОСТ Р ИСО 4355-2016 Основы проектирования строительных конструкций:

4.3 Частичное загружение, вызванное таянием, сползанием, перераспределением и удалением снега:
Всегда следует учитывать снеговую нагрузку, возникающую из-за значительной неравномерности вследствие удаления снега, его перераспределения, сползания, таяния и т.п. (например, отсутствие снеговой нагрузки на отдельных частях покрытия). Учет этих факторов особенно важен для конструкций, чувствительных к

неравномерному нагружению (например, криволинейные покрытия, арки, купола, ригельные покрытия, неразрезные балочные системы), которые рассматриваются в других разделах настоящего стандарта.

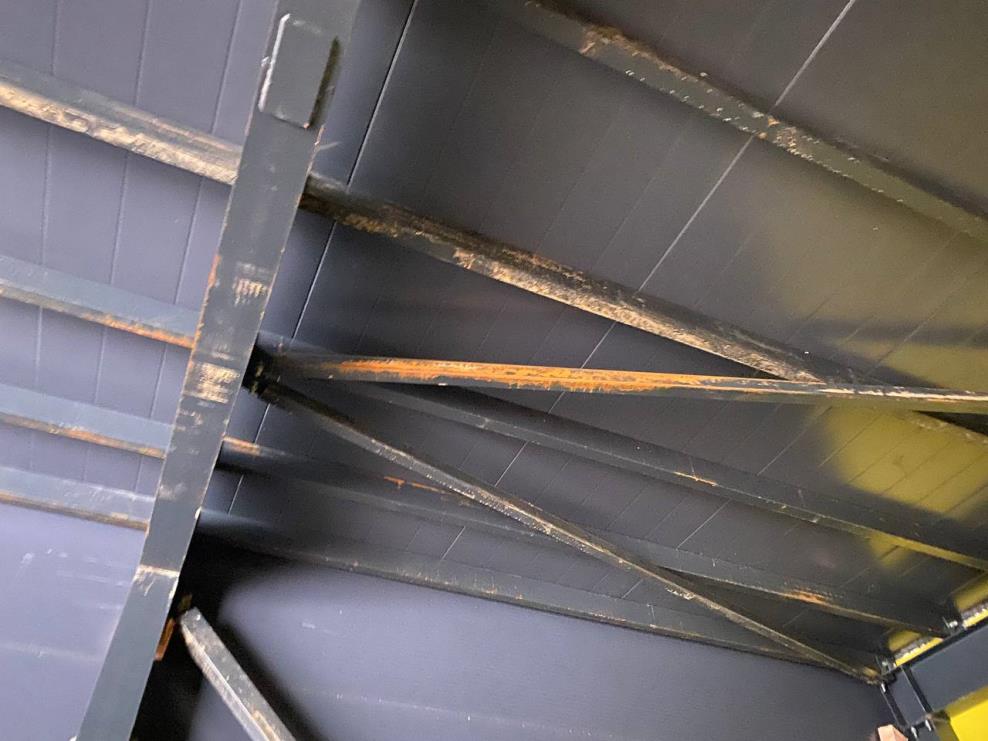

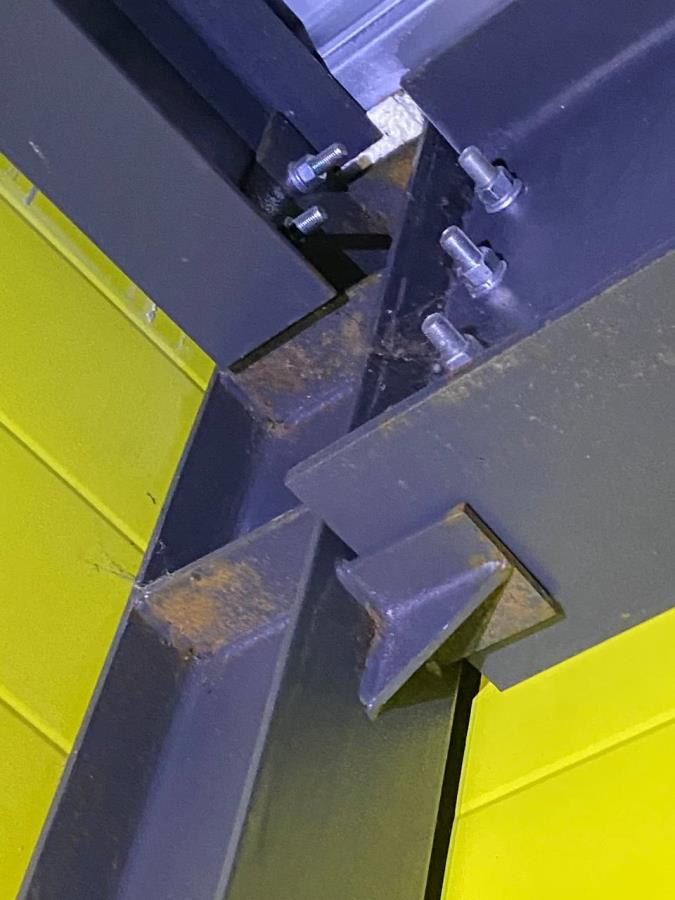

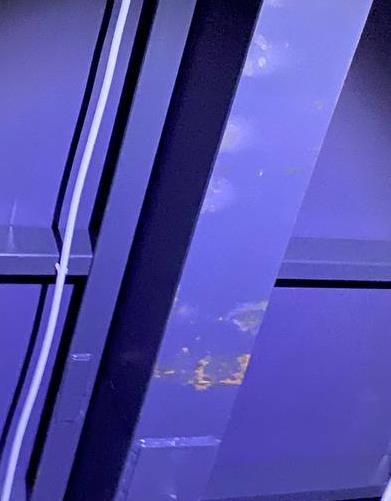

4) Присутствуют множественные следы коррозии на металлических элементах. Нарушения требований ГОСТ 23118-2019 Конструкции стальные строительные. Общие технические условия:

5.3.1 Конструкции должны быть защищены от коррозии способами, приведенными в рабочей документации, в соответствии с требованиями нормативных документов, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.

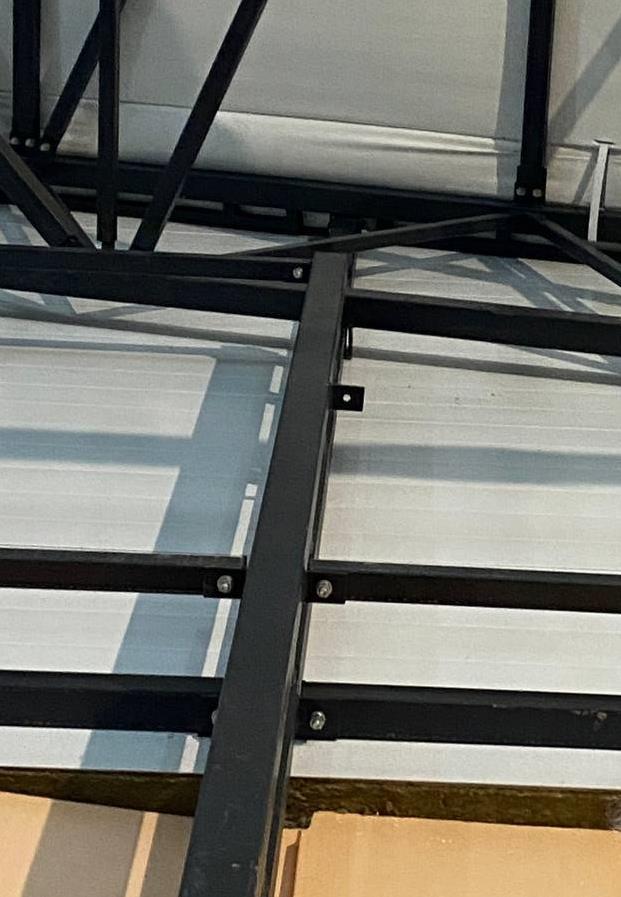

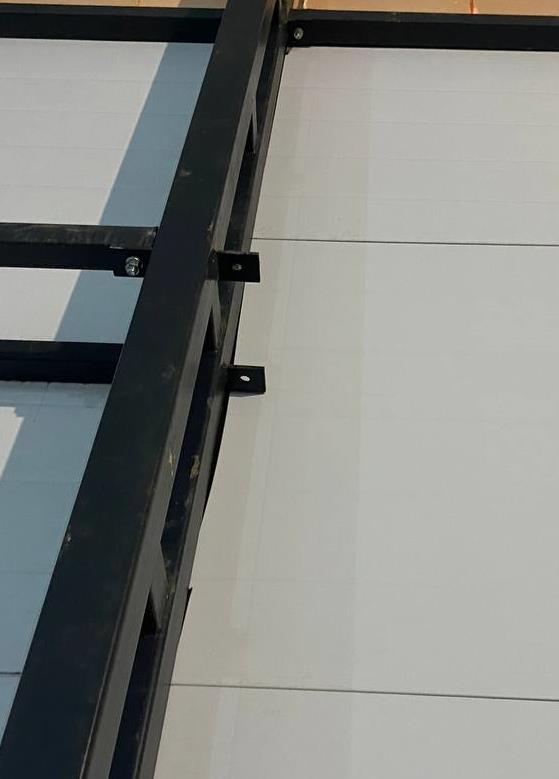

5) Присутствуют не зафиксированные соединения. Стальной силовой каркас собран не полностью, имеются не смонтированные связи каркаса.

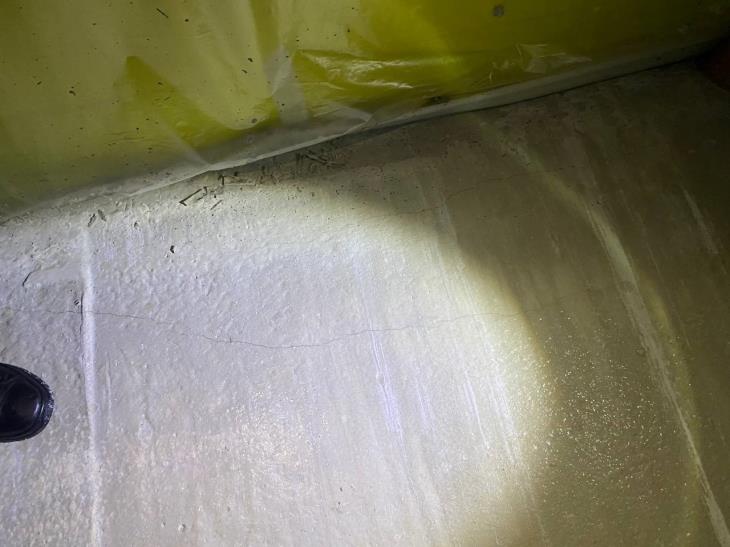

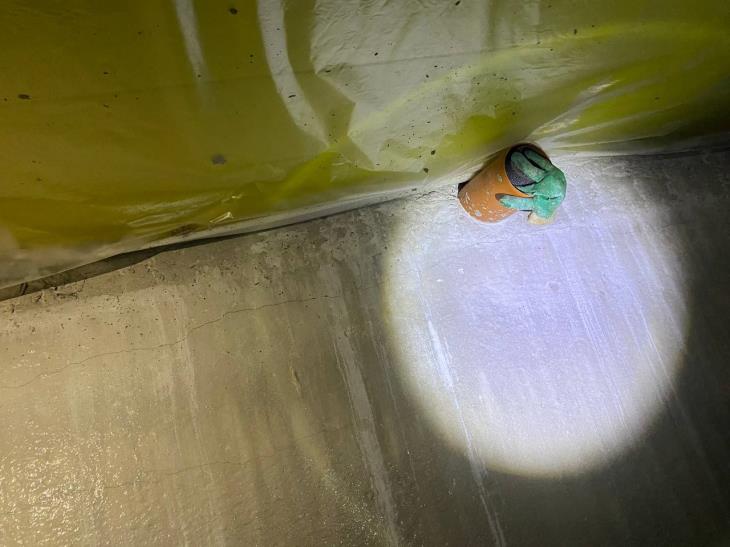

6) Зафиксирована трещина в основании пола. Нарушение Инструкции по устройству полов в жилых и общественных зданиях:

3.3.2. Трещины, выбоины и открытые швы в стяжках не допускаются. Отклонения толщины стяжек от проектной допускаются только в отдельных местах и не должны превышать 10% от заданной толщины.

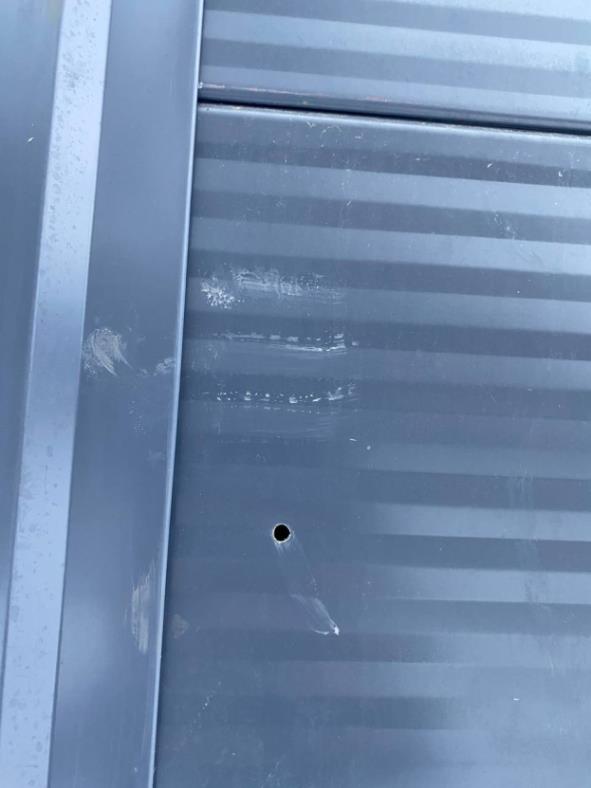

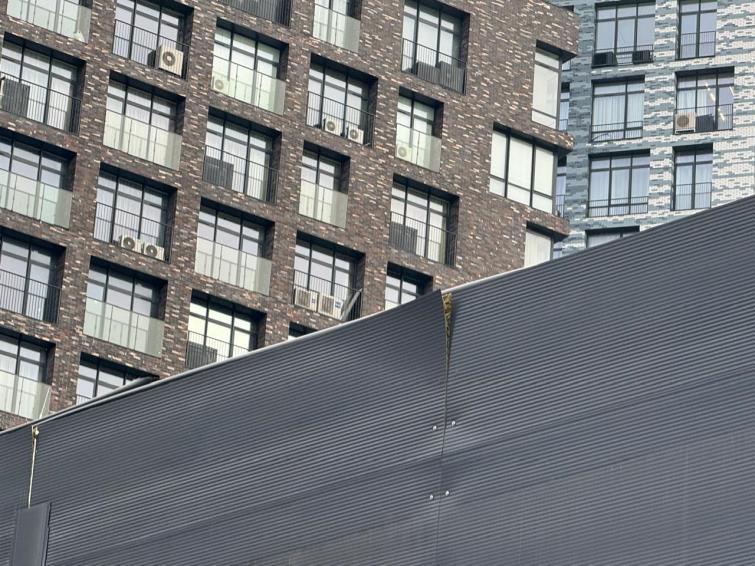

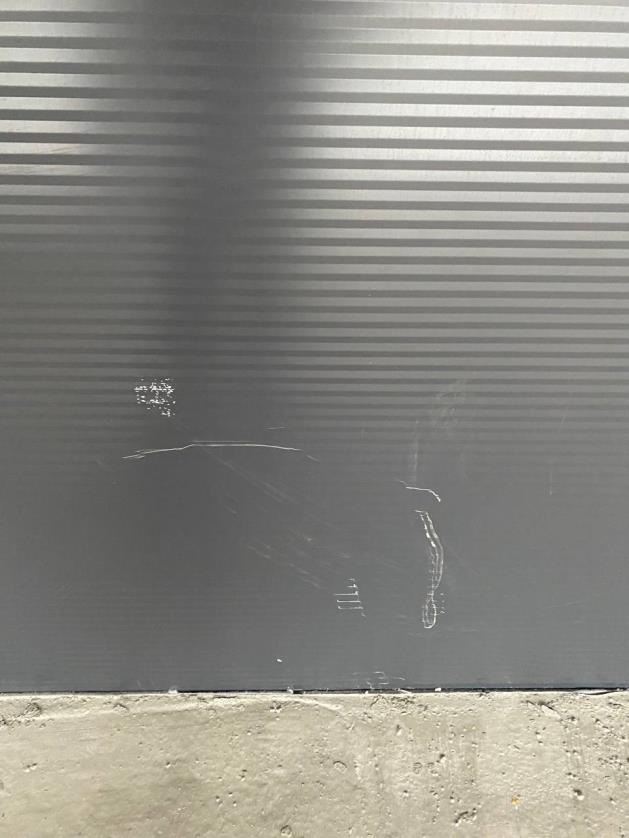

7) Имеются царапины, повреждения и потёртости сэндвич-панелей. Присутствуют отверстия от крепежа с внешней стороны. Имеется деформация и отслоение обшивки седвич панели верхнего ряда. Нарушение ГОСТ 32603-2021 Панели трёхслойные с металлическими облицовками и сердечником из минеральной ваты. Технические условия:

5.4.2.2 В панелях не допускаются:

— смятие продольных кромок стальных обшивок, кроме следов обжатия от упаковочной пленки на накрывной кромке кровельной панели;

— отслоения или повреждения защитно-декоративного полимерного покрытия;

— расслоение панели (вспучивание металлических облицовок, расслоение облицовок, расслоение сердечника, отслоение его от металлических облицовок);

— повреждение (вмятины, вырывы) сердечника по продольным и торцевым граням панели глубиной более 5 мм и площадью более 100 мм2 — — выступающие заусенцы на поперечных кромках металлических листов.

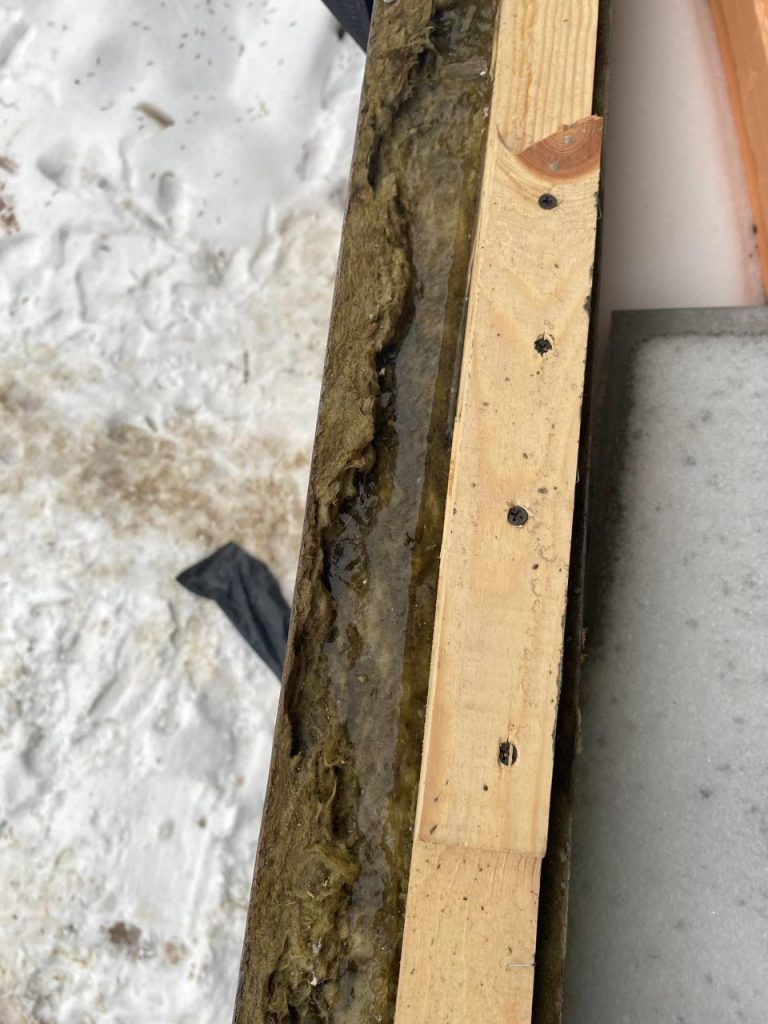

8) Присутствуют не закрытые торцы сэндвич-панелей. Внутренний утеплитель подвержен воздействию внешних осадков. НарушениеРекомендаций по монтажу трехслойных сэндвич-панелей:

Все незаконченные конструкции (последний элемент) необходимо защищать полиэтиленовой пленкой от воздействия атмосферных осадков. При длительном перерыве в строительных работах, смонтированные конструкции и открытые транспортные пакеты с панелями необходимо защитить от воздействия влаги и солнечных лучей.

Монтаж трехслойных сэндвич-панелей не требует специальных климатических условий, однако, не рекомендуется вести монтаж в дождливую погоду, т.к. может произойти намокание открытых участков минераловатного утеплителя, что приведет к снижению эксплуатационных способностей панелей.

На основании проведённого исследования было составлено заключение.
